Elektrische Anlagen und Geräte stehen heute im Mittelpunkt unseres Alltags: vom einfachen Haushaltsgerät bis zur hochkomplexen Steuerungs- und Kommunikationsinfrastruktur in Unternehmen. Doch all diese Systeme sind empfindlich gegenüber Überspannungen – plötzlichen, kurzzeitigen Spannungsanstiegen, die erhebliche Schäden verursachen können. Wesentlicher Bestandteil des inneren Blitzschutzes ist daher der Überspannungsschutz, realisiert durch sogenannte Überspannungsschutzgeräte (SPDs). Aber was passiert genau, wenn ein SPD arbeitet? Wie schützt er elektrische Systeme und warum ist er im Rahmen des inneren Blitzschutzes unverzichtbar?
In diesem Beitrag erklären wir die Funktionsweise, Typen und Einsatzbereiche von Überspannungsschutzgeräten im Kontext des inneren Blitzschutzes – fachlich fundiert, verständlich und mit Verweisen auf offizielle Richtlinien und technische Grundlagen.
Was versteht man unter innerem Blitzschutz?
Der innere Blitzschutz ist ein zentraler Bestandteil eines ganzheitlichen Blitzschutzsystems. Ziel ist es, gefährliche Überspannungen im Inneren eines Gebäudes abzuschwächen oder zu verhindern, bevor sie elektrische oder elektronische Geräte beschädigen.
Laut dem VDE (Verband der Elektrotechnik Elektronik Informationstechnik e.V.) umfasst der innere Blitzschutz vor allem Potentialausgleich, Überspannungsschutzgeräte (SPDs) und die Einhaltung von Trennungsabständen zwischen leitfähigen Komponenten. Diese Maßnahmen verhindern, dass Spannungsspitzen sich durch Leitungen ausbreiten und Geräte zerstören.
Während der äußere Blitzschutz (z. B. Fangeinrichtungen und Blitzableiter) dazu dient, Blitzströme sicher abzuleiten, stellt der innere Blitzschutz sicher, dass die elektrische Infrastruktur im Gebäudeinneren bestmöglich geschützt ist, indem er Spannungsspitzen begrenzt und ableitet.
Wie entstehen Überspannungen?
Überspannungen sind elektrische Phänomene, bei denen die Spannung eines Stromkreises kurzfristig weit über dem zulässigen Betriebsspannungsniveau liegt. Sie können auf verschiedenen Wegen entstehen:
- Blitzeinschläge: Ein direkter Einschlag oder ein Einschlag in der Nähe kann elektromagnetische Impulse in Leitungen induzieren.
- Schaltvorgänge: Große Verbraucher oder Schaltvorgänge im Stromnetz erzeugen transient hohe Spannungen.
- Elektrostatische Entladungen: Spannungsspitzen, die durch statische Aufladungen entstehen.
Transienten, also kurzzeitige Überspannungen, dauern typischerweise nur Millisekunden, können aber dennoch elektronische Komponenten beschädigen oder zerstören, wenn sie nicht begrenzt werden.
Mehr technische Hintergründe zu Überspannungen gibt z. B. die Wikipedia-Seite zum Überspannungsschutz.
Was ist ein Überspannungsschutzgerät (SPD)?
Ein Überspannungsschutzgerät (engl. Surge Protection Device, kurz SPD) ist ein technisches Bauelement, das Kurzzeit-Spannungsspitzen erkennt und diese schnell und kontrolliert ableitet, bevor sie Schaden anrichten. Es ist Teil des inneren Blitzschutzes und wird parallel zu den Stromleitungen geschaltet, um im Störfall den Überspannungsstrom zu einem sicheren Ableitpfad – meist zur Erde – zu führen.
Anders als ein Leitungsschutzschalter, der vor Überlast und Kurzschluss schützt, sind SPDs speziell dafür ausgelegt, schnelle und hohe Spannungsspitzen zu reduzieren und so empfindliche Elektronik zu schützen.
Wie funktioniert ein SPD technisch?
Ein SPD nutzt spezielle Komponenten, um Spannungsspitzen zu begrenzen und Energie sicher abzuleiten:
- Metalloxid-Varistoren (MOVs): Diese reagieren auf Anstieg der Spannung mit sinkendem Widerstand und leiten die überschüssige Energie ab.
- Gasentladungsröhren (GDTs): Bei hohen Spannungen ionisieren sie den Gasraum und erzeugen einen leitenden Pfad zur sicheren Ableitung.
- Transienten-Spannungsdioden (TVS-Dioden): Sie können extrem schnell auf Spannungsspitzen reagieren und schützen dadurch empfindliche Bauteile.
Komponenten wie MOVs oder TVS-Dioden wirken bereits im Sub-Nanosekundenbereich, um gefährliche Spannungsspitzen effektiv zu reduzieren. Nach dem Abklingen der Störung kehrt das Gerät in den Normalzustand zurück, sodass es sofort wieder betriebsbereit ist.
SPD-Typen nach Norm
Nach DIN EN 61643-11 (für Niederspannungsnetze) werden SPDs in drei Schutzklassen eingeteilt:
- Typ 1 (Grobschutz): Schützt vor den direkten Folgen eines Blitzeinschlags. Wird meist im Hauptverteiler installiert.
- Typ 2 (Mittelschutz): Schützt vor induzierten Überspannungen und Schaltstörungen. Wird vor allem in Unterverteilungen eingesetzt.
- Typ 3 (Feinschutz): Dient dem Schutz empfindlicher Endgeräte und wird z. B. in Steckdosen-Nahbereiche integriert.
Ein abgestuftes System aus Typ 1, Typ 2 und Typ 3 bietet einen mehrstufigen Überspannungsschutz, der im inneren Blitzschutz breite Anwendung findet. Diese Einteilung dient der Abstimmung unterschiedlicher Schutzlevels je nach Netzpunkt und Gefährdung.

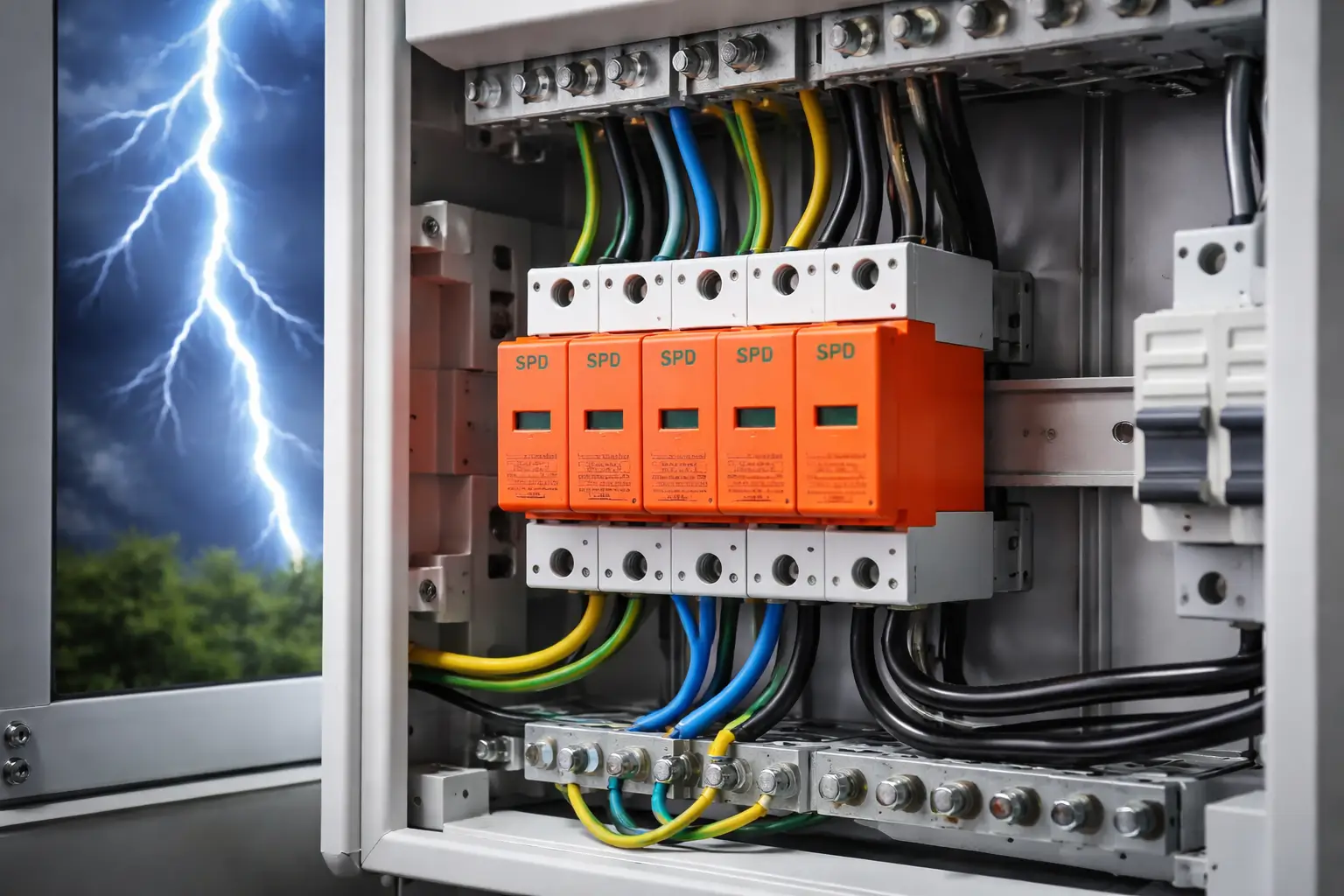

Installation und Positionierung von SPDs
Die Wirksamkeit eines Überspannungsschutzes hängt stark von seiner Position im Stromnetz ab. Grundsätzlich gilt:
- Hauptverteiler: Hier sind Typ 1- und Typ 2-SPDs eingesetzt, um grobe Überspannungen früh zu erkennen und sicher abzuleiten.
- Unterverteilungen: Zusätzliche Typ 2-SPDs können hier installiert werden, um die Spannungsbegrenzung weiter zu verfeinern.
- Gerätenähe: Typ 3-SPDs werden dort eingesetzt, wo besonders empfindliche Elektronik geschützt werden muss (z. B. Server, Steuerungen, Medizintechnik).
Je näher ein SPD an den zu schützenden Geräten sitzt, desto weniger Restenergie gelangt in die Elektronik. So sorgt eine abgestimmte SPD-Kaskade für optimalen Schutz im gesamten Gebäude.
Potentialausgleich – ein unterstützender Schutz
Wichtig für einen funktionierenden inneren Blitzschutz ist der Potentialausgleich. Er sorgt dafür, dass alle leitfähigen Teile auf das gleiche elektrische Potential gebracht werden, um gefährliche Spannungsdifferenzen zu vermeiden. Ein einheitlicher Potentialausgleich reduziert die Wahrscheinlichkeit, dass Überspannungen zwischen verschiedenen Gebäudeteilen oder leitfähigen Objekten auftreten.
In Kombination mit SPDs bildet der Potentialausgleich eine Grundlage für ein wirkungsvolles Schutzkonzept im Inneren von Gebäuden.
Wartung und Funktionsprüfung
Wie jede sicherheitsrelevante Komponente benötigt auch ein Überspannungsschutz eine regelmäßige Prüfung und Wartung. Bei Belastung durch Überspannungen kann ein SPD altern und an Schutzwirkung verlieren. Deshalb sind regelmäßige Inspektionen sinnvoll, besonders nach Gewittern oder Netzstörungen.
Viele moderne SPDs verfügen über integrierte Statusanzeigen oder Fernmeldekontakte, die einen Zustand sichtbar machen. Fachbetriebe können diese Anzeigen auslesen, Funktionstests durchführen und bei Bedarf Bauteile ersetzen.
Praxisbeispiele: Schäden ohne SPD
Ein häufiges Szenario: Ein Betrieb hat keine oder nur unzureichende SPDs installiert. Nach einem Gewitter kommt es zur Überspannung, die Leistungselektronik mehrerer Produktionsmaschinen wird zerstört. Die Folge: Reparaturkosten, Produktionsausfall und Datenverlust. In vielen Fällen wären diese Folgen durch ein abgestuftes SPD-System vermeidbar gewesen.
Solche Beispiele zeigen, wie wichtig eine durchdachte Schutzstrategie ist – nicht nur für Industrieanlagen, sondern auch für Bürogebäude, Rechenzentren oder öffentliche Einrichtungen.
Fazit
Überspannungsschutzgeräte sind das Herzstück des inneren Blitzschutzes. Sie erkennen gefährliche Spannungsspitzen im Millisekundenbereich und leiten diese sicher ab, bevor sie Schaden anrichten können. Zusammengenommen mit Potentialausgleich und äußeren Schutzmaßnahmen bilden sie ein ganzheitliches Schutzkonzept, das elektrische Anlagen, sensible Geräte und Menschen zuverlässig schützt.
Ein durchdachtes Blitz- und Überspannungsschutzsystem ist keine Option, sondern eine notwendige Vorsorgemaßnahme für jede moderne elektrische Installation.
