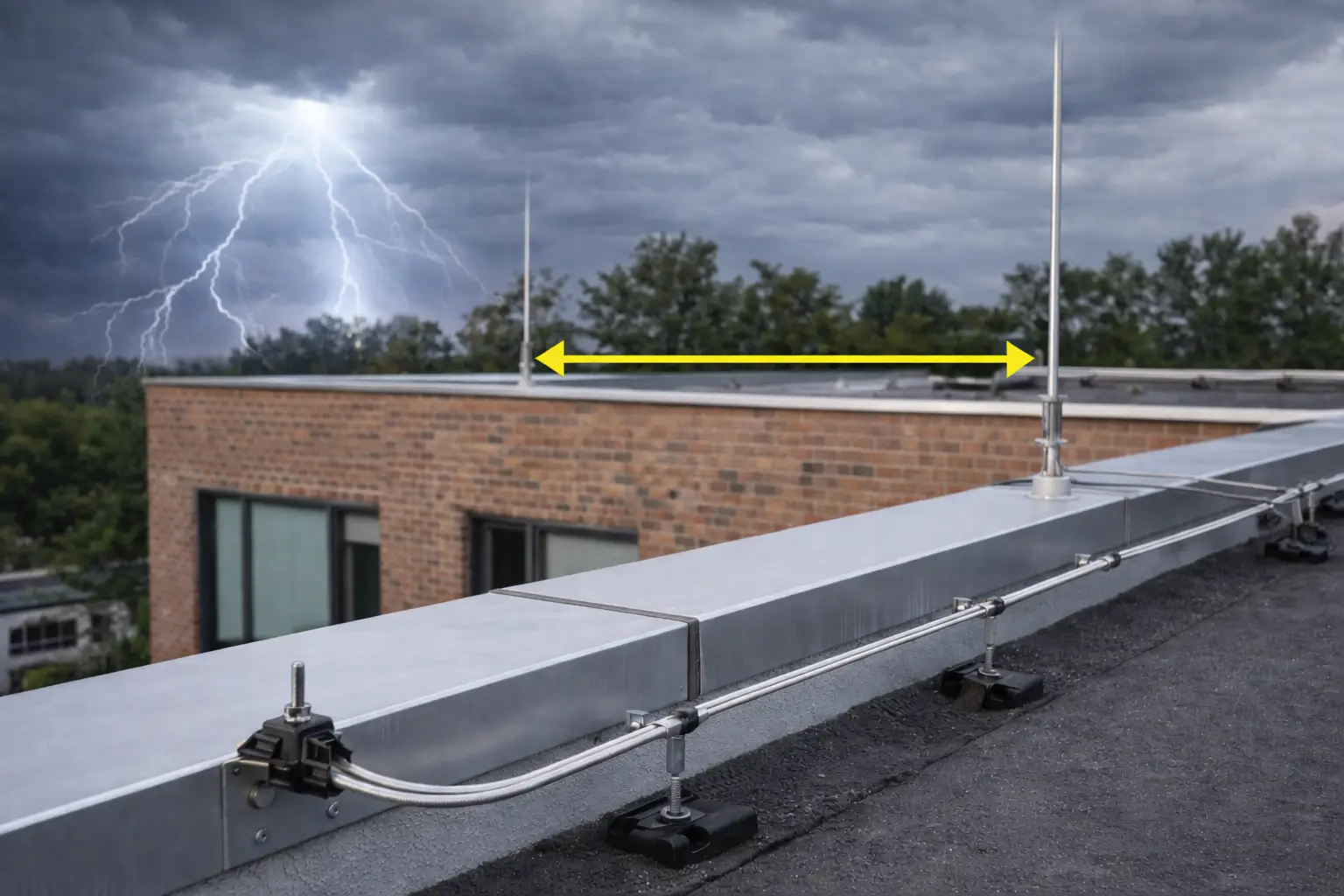

Der Trennungsabstand im Blitzschutz ist eine der zentralen technischen Anforderungen, die bei der Planung und Ausführung jeder Blitzschutzanlage eingehalten werden muss. Er beschreibt den Mindestabstand, der zwischen den stromführenden Teilen der äußeren Blitzschutzanlage und allen anderen leitfähigen Bauteilen eines Gebäudes bestehen muss. Wird dieser Abstand unterschritten, drohen gefährliche Überschläge, die Brände, Personenschäden und erhebliche Sachschäden verursachen können.
Die normativen Grundlagen für den Trennungsabstand sind in der DIN EN 62305 (VDE 0185-305) festgelegt. Besonders Teil 3 der Normenreihe, also DIN EN 62305-3, regelt im Abschnitt 6.3 die Berechnung und Einhaltung des Trennungsabstands im Detail. Für Planer, Errichter und Betreiber von Blitzschutzanlagen ist ein fundiertes Verständnis dieser Anforderung unverzichtbar.
Was ist der Trennungsabstand und warum ist er so wichtig?
Der Trennungsabstand – in der Normsprache auch mit dem Buchstaben s bezeichnet – ist der Abstand, ab dem ein elektrischer Überschlag zwischen der Blitzschutzanlage und benachbarten leitfähigen Strukturen sicher vermieden wird. Wenn Blitzstrom durch die Ableitungen einer Fangeinrichtung zur Erdungsanlage fließt, entstehen am Ableiter kurzzeitig extrem hohe Spannungen. Diese Spannungsspitzen können auf benachbarte metallische Bauteile, Elektroleitungen oder Rohrsysteme überspringen, wenn der Abstand nicht ausreichend groß ist.
Ein solcher unkontrollierter Überschlag wird als Lichtbogen oder Funke bezeichnet. Er kann in Bruchteilen von Sekunden Holzkonstruktionen entzünden, Personen in der Nähe gefährden und empfindliche elektrische Anlagen zerstören. Der Trennungsabstand ist damit keine bürokratische Formalität, sondern eine physikalisch begründete Sicherheitsmaßnahme, die konsequent umgesetzt werden muss.
Im System der Blitzschutzanlage spielt der Trennungsabstand sowohl im äußeren als auch im inneren Blitzschutz eine wesentliche Rolle. Mehr zu den Unterschieden und dem Zusammenspiel dieser beiden Schutzbereiche finden Sie in unserem Beitrag Innerer vs. Äußerer Blitzschutz: Der komplette Ratgeber.
Wann muss der Trennungsabstand eingehalten werden?
Grundsätzlich muss der Trennungsabstand überall dort eingehalten werden, wo Teile der äußeren Blitzschutzanlage in der Nähe von leitfähigen Installationen verlaufen. Das betrifft insbesondere die Ableitungen, die vom Fangbereich auf dem Dach über die Fassade bis zum Erdungsring am Gebäudefuß führen. Entlang dieser gesamten Strecke muss der Mindestabstand zu Metallrohren, Kabeltrassen, Stahlträgern, Bewehrungen und anderen leitenden Elementen gewahrt sein.
Relevante Bereiche im Gebäude
Der Trennungsabstand muss insbesondere in folgenden Bereichen überprüft und sichergestellt werden:
- Fassade entlang der Ableitungen (z. B. bei Rohrleitungen, Lüftungskanälen oder Fensterprofilen aus Metall)
- Dachbereich in der Nähe von Antennen, Klimaanlagen oder metallischen Dachaufbauten
- Übergänge zwischen Außen- und Innenbereich (z. B. Kabeleinführungen)
- Technikräume und Verteilerkeller, in denen Ableitungen in die Erdungsanlage eingeführt werden
- Stahlbetondecken und Bodenplatten, durch die Ableitungen geführt werden
Auch bei der Planung von Blitzschutzanlagen auf Dächern mit Aufbauten wie Photovoltaikanlagen, Lüftungsanlagen oder Dachbegrünungen ist der Trennungsabstand ein kritischer Parameter, der bereits in der frühen Planungsphase berücksichtigt werden muss.
Ausnahmen: Wann kann auf den Trennungsabstand verzichtet werden?
In bestimmten Situationen ist es technisch nicht möglich oder wirtschaftlich nicht vertretbar, den rechnerisch ermittelten Trennungsabstand einzuhalten. Die Norm sieht für diese Fälle zwei zulässige Alternativen vor.
Die erste Alternative ist der Potentialausgleich: Wenn eine metallische Installation direkt in den Blitzschutz-Potentialausgleich eingebunden wird, entfällt die Notwendigkeit des Trennungsabstands. Der Überschlag wird verhindert, weil kein Potentialunterschied mehr zwischen den Leitern entstehen kann. Einzelheiten zur Funktion und Ausführung des Potentialausgleichs erläutert unser Beitrag Die Rolle des Potentialausgleichs im Blitzschutz.
Die zweite Alternative ist der Einsatz von HVI-Leitern (High Voltage Impulse). Diese speziell isolierten Ableitungen sind in der Lage, die Spannung, die durch den Blitzstrom entsteht, so weit zu begrenzen, dass kein Überschlag stattfindet – auch wenn der normale Trennungsabstand nicht eingehalten werden kann. Hierbei sind jedoch die Herstellervorgaben und die normative Konformität sorgfältig zu prüfen.
Die Berechnungsformel nach DIN EN 62305-3 (VDE 0185-305-3)
Die Berechnung des Trennungsabstands folgt einer normierten Formel, die in Abschnitt 6.3 der DIN EN 62305-3 definiert ist. Diese Formel lautet:
s = ki × (kc / km) × l
Jeder Koeffizient in dieser Formel hat eine spezifische physikalische Bedeutung und muss situationsbezogen bestimmt werden. Das Ergebnis s ist der erforderliche Mindestabstand in Metern.
Der Koeffizient ki – Schutzklassenabhängiger Faktor
Der Faktor ki hängt von der gewählten Blitzschutzklasse (LPL – Lightning Protection Level) der Anlage ab. Je höher die Anforderungen der Schutzklasse, desto größer ist ki und desto mehr Trennungsabstand wird gefordert. Die normierten Werte sind:
- Blitzschutzklasse I: ki = 0,08
- Blitzschutzklasse II: ki = 0,06
- Blitzschutzklasse III und IV: ki = 0,04
Gebäude mit hohem Risikopotenzial – etwa Industrieanlagen, Krankenhäuser oder Rechenzentren – werden häufig nach Schutzklasse I oder II ausgelegt und benötigen daher größere Trennungsabstände. Die Anforderungen der Blitzschutznorm VDE 0185-305 sind auf der offiziellen VDE-Website detailliert beschrieben.
Der Koeffizient km – Materialbezogener Faktor
Der Faktor km berücksichtigt die elektrischen Isoliereigenschaften des Materials, das sich zwischen dem Ableiter und der benachbarten leitfähigen Struktur befindet. Ein höheres km bedeutet eine bessere Isolierung des Zwischenmaterials – und damit kann der Trennungsabstand kleiner sein. Die Normwerte sind:
- Luft: km = 1,0
- Beton, Mauerwerk, Holz, Ziegel: km = 0,5
In der Praxis bedeutet das: Wenn eine Ableitung durch eine Betonwand geführt wird und sich eine Metallleitung in derselben Wand befindet, darf der Trennungsabstand geringer sein als bei einer Führung durch freie Luft. Dies erklärt, warum die genaue Kenntnis der Baukonstruktion für die Berechnung unerlässlich ist.
Der Koeffizient kc – Stromverteilungsfaktor
Der Faktor kc berücksichtigt, wie viele parallele Ableitungen im Blitzschutzsystem vorhanden sind und wie der Blitzstrom auf diese Ableitungen verteilt wird. Je mehr Ableitungen eine Anlage hat, desto geringer ist der Anteil des Stromes, der durch jede einzelne Ableitung fließt, und desto kleiner kann kc werden. Die genaue Berechnung von kc erfolgt nach den Formeln in Anhang C der DIN EN 62305-3.
Bei einer einzigen Ableitung ohne Ringerder wird kc in der Regel mit 1 angesetzt. Bei mehreren symmetrisch angeordneten Ableitungen mit einem Ringerder kann kc deutlich kleiner als 1 sein. Das zeigt, dass die Anzahl und die geometrische Anordnung der Ableitungen einen erheblichen Einfluss auf den erforderlichen Trennungsabstand haben.
Der Parameter l – Länge des Leiters
Der Parameter l beschreibt die Länge des Ableiters in Metern, gemessen vom Punkt, an dem der Blitzstrom in den Ableiter eintritt, bis zu dem Punkt, an dem die Betrachtung erfolgt. In der Praxis ist dies häufig die Höhe des Gebäudes oder die Länge der Ableitung bis zur nächsten Potentialausgleichsebene.
Es ist wichtig zu verstehen, dass l nicht die Gesamtlänge der Ableitung ist, sondern die relevante Leiterlänge bis zum betrachteten Punkt. Bei mehreren Potentialausgleichsebenen entlang des Ableiters wird die Berechnung für jeden Abschnitt separat durchgeführt.
Praktisches Berechnungsbeispiel
Ein Wohngebäude mit einer Höhe von 10 Metern soll mit einer Blitzschutzanlage der Schutzklasse III ausgestattet werden. Es sind zwei symmetrisch angeordnete Ableitungen geplant. In der Fassade verläuft eine Wasserleitung aus Metall, die in einem Abstand von 30 cm zu einer der Ableitungen liegt. Die Außenwand besteht aus Mauerwerk.
Für dieses Beispiel gelten folgende Werte:
- ki = 0,04 (Schutzklasse III)
- km = 0,5 (Mauerwerk)
- kc = 0,66 (zwei Ableitungen mit Ringerder, vereinfachte Annahme)
- l = 10 m (Gebäudehöhe)
Die Rechnung ergibt: s = 0,04 × (0,66 / 0,5) × 10 = 0,04 × 1,32 × 10 = 0,53 m
Der tatsächliche Abstand von 30 cm unterschreitet den erforderlichen Trennungsabstand von 53 cm erheblich. In diesem Fall müssen Maßnahmen getroffen werden: Entweder wird die Wasserleitung in den Blitzschutz-Potentialausgleich eingebunden, die Ableitung wird umverlegt, oder es wird ein HVI-Leiter eingesetzt. Die fachgerechte Planung solcher Details ist eine der anspruchsvollsten Aufgaben im Blitzschutzbau. Unsere CAD-Planung für Blitzschutzanlagen bietet genau für solche Anforderungen normkonforme und präzise Lösungen.
Häufige Fehler bei der Einhaltung des Trennungsabstands
In der Praxis treten beim Trennungsabstand immer wieder dieselben Planungs- und Ausführungsfehler auf. Das Bewusstsein für diese Fehlerquellen ist der erste Schritt zur Vermeidung. Eine umfassende Übersicht der typischen Fehler bietet unser Beitrag Häufige Fehler bei Blitzschutzanlagen und wie man sie vermeidet.
Fehler 1: Vereinfachte Faustformel statt normkonformer Berechnung
Eine verbreitete Vereinfachung lautet: Pro Meter Ableiterlänge werden 4 cm Trennungsabstand angesetzt. Diese Faustregel ist jedoch nicht normkonform und kann in bestimmten Konstellationen zu erheblichen Unterschätzungen des tatsächlich erforderlichen Abstands führen. Für eine rechtssichere und schadensreduzierende Planung ist ausschließlich die normierte Berechnungsformel nach DIN EN 62305-3 zu verwenden.
Fehler 2: Trennungsabstand nur für Ableitungen, nicht für Fangeinrichtungen prüfen
Der Trennungsabstand ist nicht nur entlang der Ableitungen zu beachten. Auch die Fangeinrichtungen auf dem Dach – Fangstangen, Fangmaschen und Fangdrähte – erzeugen bei Blitzeinschlag hohe Potentiale. Metallische Dachaufbauten wie Entlüftungsrohre, Kaminverkleidungen oder Antennenmasten müssen entweder den Trennungsabstand einhalten oder in den Potentialausgleich eingebunden werden.
Fehler 3: Änderungen am Gebäude ohne Überprüfung des Trennungsabstands
Nachträgliche Umbaumaßnahmen an einem Gebäude können den zuvor normkonform geplanten Trennungsabstand ungültig machen. Wird beispielsweise eine neue Metallleitung entlang einer vorhandenen Ableitung verlegt, muss der Trennungsabstand neu bewertet werden. Diese Notwendigkeit wird in der Praxis häufig übersehen, was bei der nächsten Blitzschutzprüfung zu Beanstandungen führt.
Fehler 4: kc-Faktor falsch ermitteln
Die Berechnung des kc-Faktors ist für viele Planer eine Herausforderung. Besonders bei komplexen Gebäuden mit mehreren Ableitungen, Ringerdern und natürlichen Ableitungen über die Stahlbetonkonstruktion ist eine sorgfältige Analyse der Stromverteilung notwendig. Ein falsch ermittelter kc-Wert führt direkt zu einem fehlerhaften Trennungsabstand und damit zu einer mangelhaften Anlage.
Trennungsabstand und Blitzschutzklassen im Zusammenhang
Die Blitzschutzklasse eines Gebäudes – ermittelt durch eine Risikoanalyse nach DIN EN 62305-2 – bestimmt maßgeblich, wie groß der Trennungsabstand ausfällt. Gebäude der Schutzklasse I, also solche mit dem höchsten Schutzbedarf, müssen deutlich größere Trennungsabstände einhalten als Gebäude der Klassen III oder IV. Dies hat direkte Auswirkungen auf die Planung der Ableitungsführung und die Auswahl der Befestigungssysteme.
Für eine normkonforme Blitzschutzanlage nach aktuellem Stand der Technik empfiehlt sich eine enge Zusammenarbeit mit einem qualifizierten Fachbetrieb. Die geltenden Normen, deren Aufbau und die wichtigsten Änderungen der letzten Jahre werden in unserem Beitrag Blitzschutz Normen 2025: VDE 0185-305 erklärt ausführlich dargestellt.
Unser Leistungsbereich Äußerer Blitzschutz umfasst die vollständige normkonforme Planung und Ausführung aller Komponenten des äußeren Blitzschutzsystems – einschließlich der präzisen Berechnung und Dokumentation des Trennungsabstands für jedes einzelne Gebäude.
Dokumentation und Nachweis des Trennungsabstands
Die Berechnung des Trennungsabstands ist nicht nur eine technische Pflicht, sondern auch eine dokumentarische. Bei der Abnahme einer Blitzschutzanlage und bei regelmäßigen Blitzschutzprüfungen müssen die Berechnungsunterlagen vorgelegt werden. Planungsunterlagen, Berechnungsblätter und Aufmaßdokumentationen sind Bestandteil der vollständigen Anlagendokumentation.
Fehlt diese Dokumentation oder ist sie unvollständig, kann die Anlage bei der Prüfung nicht als normkonform anerkannt werden. Versicherungen können im Schadensfall die Leistung ablehnen, wenn keine ordnungsgemäße Dokumentation vorliegt. Die Anforderungen an eine vollständige und rechtssichere Dokumentation werden im Detail in unserem Beitrag Planung und Projektierung: Wie ein Blitzschutzsystem entsteht beschrieben.
Grundlage für eine lückenlose Dokumentation ist eine professionelle Planung mit CAD-Werkzeugen. Nur so lassen sich alle relevanten Abstände maßstabsgetreu darstellen und die Trennungsabstandsberechnung für jede Position im Gebäude nachvollziehbar belegen. Die VDE-Informationsseite zum Blitzschutzsystem gibt dazu weitere Hinweise aus normgebender Sicht.
Trennungsabstand bei besonderen Gebäudetypen
Bei bestimmten Gebäudetypen und Nutzungsarten sind die Anforderungen an den Trennungsabstand besonders hoch oder technisch besonders anspruchsvoll umzusetzen.
Hochhäuser und hohe Gebäude
Bei Hochhäusern steigt der Trennungsabstand mit der Gebäudehöhe. Da der Parameter l in der Berechnungsformel direkt die Leiterlänge widerspiegelt, können bei hohen Gebäuden bereits in mittleren Stockwerken Trennungsabstände erforderlich sein, die ohne Zusatzmaßnahmen nicht einzuhalten sind. Die Lösung liegt hier in der Einrichtung von Zwischenpotentialausgleichsebenen in regelmäßigen Abständen – üblicherweise alle 20 bis 25 Meter Gebäudehöhe.
Industriegebäude und technische Anlagen
In Industriegebäuden ist die Dichte leitfähiger Installationen besonders hoch. Rohrleitungsnetze, Kabelbahnen, Stahltragwerke und Prozessanlagen erstrecken sich über das gesamte Gebäude. Hier ist eine systematische und vollständige Erfassung aller leitfähigen Strukturen in der Planungsphase unerlässlich, um den Trennungsabstand überall zuverlässig zu beurteilen oder durch Potentialausgleichsmaßnahmen zu ersetzen.
Denkmalgeschützte Gebäude
Bei denkmalgeschützten Gebäuden schränken Auflagen des Denkmalschutzes die Möglichkeiten der Ableitungsführung erheblich ein. Gleichzeitig müssen die Anforderungen der Blitzschutznorm eingehalten werden. Hier sind kreative und technisch fundierte Lösungen gefragt, bei denen der Trennungsabstand über alternative Ableitungswege oder den gezielten Einsatz von HVI-Leitern sichergestellt wird.
Fazit: Trennungsabstand als unverzichtbarer Teil der Blitzschutzplanung
Der Trennungsabstand im Blitzschutz ist weit mehr als eine formale Normforderung. Er ist die physikalische Grundlage dafür, dass eine Blitzschutzanlage im Ernstfall tatsächlich schützend wirkt und keine neuen Gefahrenquellen durch unkontrollierte Überschläge erzeugt. Die korrekte Berechnung nach der Formel s = ki × (kc / km) × l erfordert Fachwissen, präzise Gebäudedaten und eine sorgfältige Analyse aller leitfähigen Strukturen im und am Gebäude.
Eine fachgerecht geplante und ausgeführte Blitzschutzanlage, bei der der Trennungsabstand normkonform berechnet, dokumentiert und nachgewiesen wird, schützt Menschen, Gebäude und technische Anlagen zuverlässig vor den Folgen eines Blitzeinschlags. Gleichzeitig schafft sie die Grundlage für eine reibungslose Blitzschutzprüfung und eine valide Versicherungsgrundlage. Weitere Informationen zu den Grundlagen des Blitzschutzsystems finden Sie auf der offiziellen Seite des Blitzschutzes auf Wikipedia.
