Der Blitz trifft ohne Vorwarnung – und seine indirekten Auswirkungen können in Millisekunden elektrische Anlagen, Steuerungssysteme und IT-Infrastruktur dauerhaft zerstören. Für Gebäudeinhaber, Facility-Manager und Anlagenbetreiber im Raum Heidelberg und der Metropolregion Rhein-Neckar ist der Innerer Blitzschutz in Heidelberg keine optionale Maßnahme, sondern eine normative Pflicht. Die VDE 0185-305 – die maßgebliche nationale Umsetzung der internationalen Norm IEC 62305 – legt verbindlich fest, wie Gebäude und deren elektrische Systeme vor den elektromagnetischen Folgen eines Blitzereignisses zu schützen sind.
Der Raum Heidelberg stellt dabei besonders hohe Anforderungen: Das Universitätsklinikum, Forschungseinrichtungen wie EMBL und DKFZ, pharmazeutische Unternehmen sowie historische Gebäude in der Altstadt betreiben empfindliche Steuerungs-, Mess- und IT-Technik, bei der selbst kurze Überspannungsereignisse kritische Betriebsunterbrechungen oder dauerhafte Geräteschäden verursachen. Hinzu kommt die Gewitterexposition durch die Lage am Übergang vom Rheintal zum Odenwald. Für Gebäudebetreiber in Heidelberg und dem Rhein-Neckar-Kreis ist ein normkonformer innerer Blitzschutz daher besonders dringlich.
Was ist innerer Blitzschutz?
Der innere Blitzschutz ist die zweite wesentliche Schutzebene eines vollständigen Blitzschutzsystems – ergänzend zum äußeren Blitzschutz, der aus Fangeinrichtungen, Ableitungen und der Erdungsanlage besteht. Während der äußere Blitzschutz den direkten Einschlag in das Gebäude beherrscht, zielt der innere Blitzschutz auf die elektromagnetischen Auswirkungen ab, die ein Blitz im Inneren des Gebäudes verursacht.
Er besteht aus zwei zentralen Maßnahmen:
- Schutzpotentialausgleich: Angleichung aller leitfähigen Teile auf ein gemeinsames elektrisches Potential, um gefährliche Spannungsunterschiede zu verhindern
- Überspannungsschutz (SPD – Surge Protective Devices): Koordinierte Ableitung transienter Überspannungen zum Schutz elektrischer und elektronischer Betriebsmittel
Ohne diese Maßnahmen können selbst weit entfernte Blitzentladungen Überspannungen von mehreren Kilovolt in elektrischen Leitungen induzieren. Das reicht aus, um empfindliche Steuerungstechnik, Netzwerktechnik oder Produktionsanlagen dauerhaft zu beschädigen.
Potentialausgleich – Grundlage des inneren Blitzschutzes
Der Schutzpotentialausgleich ist die fundamentale Maßnahme des inneren Blitzschutzes nach VDE 0185-305. Er sorgt dafür, dass beim Eintreffen eines Blitzstroms keine gefährlichen Potentialdifferenzen zwischen metallischen Gebäudeteilen und elektrischen Anlagen entstehen, die zu Lichtbögen, Bränden oder Geräteschäden führen könnten.

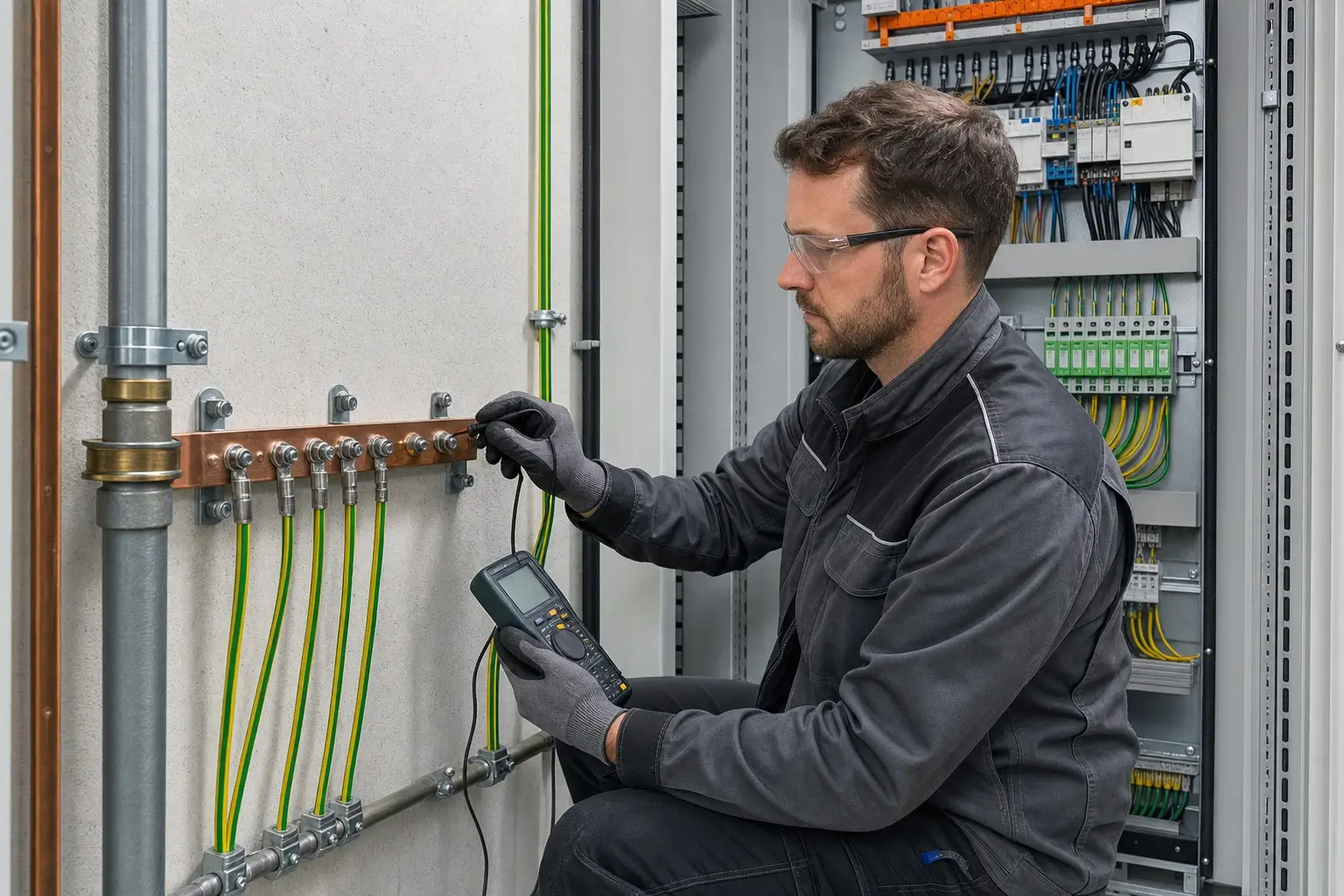

Zentrales Element ist die Hauptpotentialausgleichsschiene (PAS). An ihr werden alle relevanten leitfähigen Systeme des Gebäudes zusammengeführt:
- Metallische Versorgungsleitungen (Wasser, Gas, Heizung)
- Schutzleiter der elektrischen Niederspannungsanlage
- Blitzschutz-Erdungsanlage nach DIN VDE 0185-305
- Metallische Gebäudekonstruktionen (Stahlbewehrung, Aufzugsschächte, Klimaanlagen)
- Funktionspotentialausgleichsleiter bei sensitiven IT- und Steuerungsanlagen
Der Potentialausgleich ist nicht allein eine Blitzschutzmaßnahme, sondern auch Bestandteil der allgemeinen Schutzmaßnahmen nach VDE 0100. Im Kontext des Blitzschutzes erhält er jedoch eine erweiterte, normativ geregelte Bedeutung. Für Industrieanlagen und komplexe Gebäudetechnik ist er sorgfältig zu planen, auszuführen und zu dokumentieren. Details zur normgerechten Umsetzung finden Sie auf unserer Serviceseite zur Potentialausgleich Installation.
Überspannungsschutz: Schutzpegel und Ableitertypen (Typ 1, 2, 3)
Parallel zum Potentialausgleich bildet der koordinierte Überspannungsschutz die zweite tragende Säule des inneren Blitzschutzes. Überspannungsschutzgeräte (SPD) werden nach VDE 0185-305 in drei Typen klassifiziert, die aufeinander abgestimmt und koordiniert eingesetzt werden müssen.
Typ 1 – Blitzstromableiter
Typ-1-Ableiter werden am Hausanschlusskasten oder Hauptverteiler eingesetzt. Sie sind ausgelegt, den vollständigen Blitzstromstoß aus einem direkten Einschlag oder einem nahen Einschlag in die Fangeinrichtung abzuleiten. Normativ gefordert sind sie bei allen Gebäuden, die über einen äußeren Blitzschutz verfügen, da der Blitzstrom auch über die Netzanschlüsse in die Anlage eintreten kann.
Typ 2 – Überspannungsableiter
Typ-2-Geräte werden in den Unterverteilungen installiert. Sie leiten die Restenergie ab, die nach dem Typ-1-Ableiter verbleibt, und schützen die gesamte Gebäudeinstallation vor Überspannungen aus dem Netz sowie vor induzierten Überspannungen durch Blitzereignisse in der Umgebung. Typ-2-Ableiter sind in der Praxis auch ohne äußeren Blitzschutz vielfach normativ gefordert.
Typ 3 – Geräteschutz
Typ-3-Ableiter werden unmittelbar am zu schützenden Endgerät eingesetzt – etwa an Serverracks, Steuerungsmodulen, Messeinrichtungen oder medizintechnischen Geräten. Sie bieten die feinste Schutzebene und greifen gegen Restüberspannungen, die nach Typ 1 und Typ 2 noch verbleiben.
Nur das koordinierte Zusammenspiel aller drei Typen gewährleistet einen vollständigen, normenkonformen Überspannungsschutz. Wie diese Geräte im Detail arbeiten, erläutert unser Artikel Wie funktionieren Überspannungsschutzgeräte im inneren Blitzschutz?
Gesetzliche Pflichten und Normen: Was sagt VDE 0185-305?
Die VDE 0185-305 ist die maßgebliche Normenserie für Blitzschutzsysteme in Deutschland und entspricht der internationalen Norm IEC 62305. Sie gliedert sich in vier Teile:
- Teil 1: Allgemeine Grundsätze
- Teil 2: Risikomanagement
- Teil 3: Schutz von baulichen Anlagen und Personen
- Teil 4: Elektrische und elektronische Systeme in baulichen Anlagen
Für den inneren Blitzschutz ist Teil 4 maßgeblich. Er regelt den Schutz sensibler elektrischer und elektronischer Systeme vor den elektromagnetischen Auswirkungen von Blitzentladungen. Grundlage ist eine systematische Risikoanalyse nach Teil 2, auf deren Basis Blitzschutzzonen (LPZ – Lightning Protection Zones) definiert und Schutzmaßnahmen ausgelegt werden.
Die VDE 0185-305 gilt als anerkannte Regel der Technik. Wer eine technische Anlage betreibt, die nach dieser Norm schutzbedürftig ist, muss ihre Anforderungen erfüllen – unabhängig davon, ob öffentlich-rechtliche Vorschriften einen Blitzschutz im Einzelfall explizit verlangen. Einen strukturierten Überblick zur Normarchitektur bietet unser Beitrag Blitzschutz Normen 2025: VDE 0185-305 erklärt.
Wer ist verantwortlich – und was droht bei Versäumnissen?
Die Verantwortung für die Einhaltung der Norm liegt beim Betreiber der baulichen Anlage – also beim Eigentümer oder Pächter, der die Anlage nutzt. Bei gewerblichen Objekten, Industriebetrieben und öffentlichen Einrichtungen ist diese Pflicht besonders weitreichend und schließt die regelmäßige Prüfung der Blitzschutzanlage ein.
Wer den inneren Blitzschutz vernachlässigt, trägt folgende Risiken:
- Haftung gegenüber Dritten bei Sach- oder Personenschäden durch Überspannungsereignisse
- Verlust des Versicherungsschutzes bei nicht normkonformer Ausführung der Anlage
- Betriebsunterbrechungen durch beschädigte Steuerungstechnik oder IT-Systeme
- Behördliche Auflagen oder Nachbesserungspflichten bei sicherheitsrelevanten Anlagen
Die versicherungsrechtliche Dimension ist dabei besonders relevant: Viele Gebäude- und Betriebsunterbrechungsversicherungen prüfen im Schadensfall ausdrücklich die Normkonformität der Blitzschutzanlage. Ausführliche Hinweise dazu finden Sie in unserem Artikel Blitzschutz und Versicherung – Was Sie beachten müssen.
Innerer Blitzschutz für Ihr Gebäude in Heidelberg – professionell umgesetzt
STS Steuerungstechnik ist Ihr Fachbetrieb für Inneren Blitzschutz im Raum Heidelberg und der gesamten Metropolregion Rhein-Neckar. Unsere Leistungen umfassen die vollständige Planung, Installation und Dokumentation von Potentialausgleich und Überspannungsschutzsystemen nach VDE 0185-305.
Wir führen für Ihr Objekt eine Risikoanalyse nach IEC 62305-2 durch, legen die Blitzschutzzonen (LPZ) normkonform fest und wählen die geeigneten Ableitertypen in Abstimmung auf Ihre vorhandene elektrische Anlage aus. Wir arbeiten sowohl bei Neubauten als auch bei der Nachrüstung bestehender Gebäude. Dabei ist für uns die technisch einwandfreie Ausführung nach anerkannten Regeln der Technik ebenso selbstverständlich wie die vollständige Prüfdokumentation für Ihren Nachweis gegenüber Behörden und Versicherungen.
Haben Sie Fragen zu Ihren Pflichten nach VDE 0185-305 oder möchten Sie Ihre Anlage im Raum Heidelberg und Rhein-Neckar normkonform absichern? Kontaktieren Sie uns – STS Steuerungstechnik berät Sie fachkundig, verbindlich und direkt zu den richtigen Maßnahmen für Ihr Gebäude.
