Die Planung und Ausführung von Erdungsanlagen nach der Norm DIN 18014 ist ein zentraler Bestandteil jeder elektrotechnischen Gebäudeinstallation. In diesem Leitfaden erfahren Sie alles Wichtige zur Norm, ihren Anforderungen und zur praktischen Umsetzung – von der Auswahl der Erder bis zur Dokumentation.
Mehr über die Technik von Erdungsanlagen erfahren Sie hier.
Was regelt die DIN 18014?
Die aktuelle Ausgabe (> 2023‑06) der DIN 18014 trägt den Titel „Erdungsanlagen für Gebäude – Planung, Ausführung und Dokumentation“ und ersetzt damit die frühere Fassung „Fundamenterder“.
Wesentliche Inhalte der Norm sind:
- Anwendungsbereich und Begriffe (§ 1–3)
- Allgemeine Anforderungen an Erdungsanlagen (§ 4)
- Auswahl und Ausführungsarten von Erdern (§ 5–6)
- Kombinierte Potentialausgleichsanlage (§ 7)
- Anschlusspunkte, Werkstoffe und Bauteile (§ 8–10)
- Überprüfung und Dokumentation (§ 11)
Welche Erder‑Arten gibt es?
Je nach Bauweise und Bodenbeschaffenheit unterscheidet die Norm unter anderem:
- Ringerder – geschlossener Ringkörper unter oder um die Bodenplatte

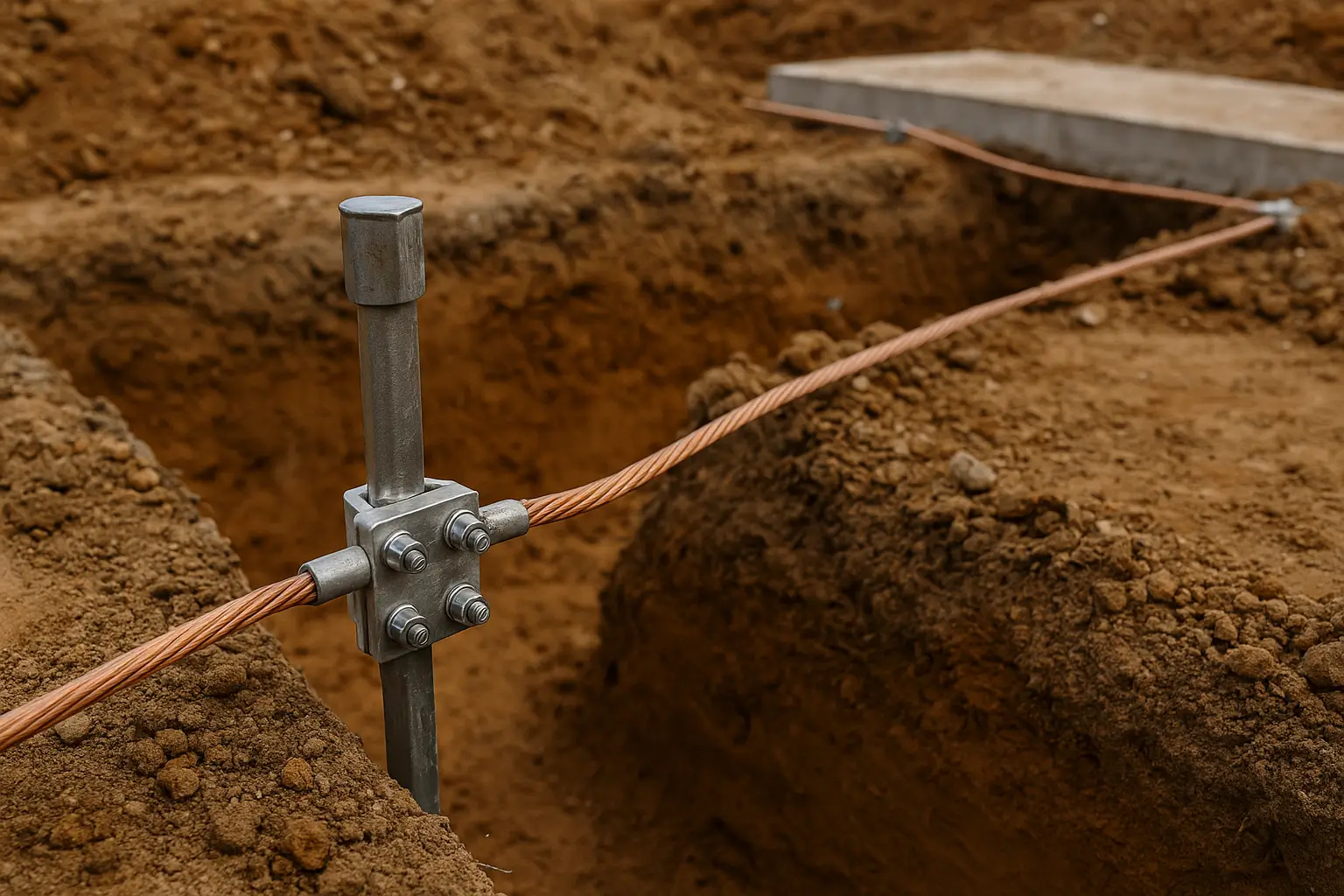

- Stab‑/Tiefenerder – vertikale Elemente in tiefer reichenden Bodenschichten
- Strahlenerder – horizontale Ausleger in großen Flächen zur Erhöhung der Erdfühligkeit
- Fundamenterder – eingebettet im Betonfundament, sofern eine ausreichende Erdfühligkeit vorhanden ist
Die Norm berücksichtigt jetzt auch moderne Bauweisen, bei denen z. B. die Bodenplatte keine ausreichende Erdfühligkeit mehr aufweist.
Praktische Umsetzung – Schritt für Schritt
- Planung der Erdungsanlage inkl. Bodenanalyse und Erderart‑Auswahl.
- Berücksichtigung aller leitfähigen Bauteile und Einbindung in die Haupterdungsschiene.
- Verlegung des Erders gemäß Herstellerangaben und Normanforderung (z. B. Maschenweite beim Ringerder ≤ 20 m × 20 m).
- Ausführung mit korrosionsbeständigen Materialien und Schutz vor mechanischer Beschädigung.
- Dokumentation der Gesamtanlage: Pläne, Fotos, Messwerte („Durchgangswiderstand“) gemäß DIN‑Norm.
Warum ist eine normgerechte Erdungsanlage so wichtig?
Eine korrekt errichtete Erdungsanlage nach DIN 18014 stellt sicher, dass im Fehler‑ oder Blitzfall elektrische Ströme kontrolliert abgeleitet werden. Gleichzeitig wird der Schutzpotentialausgleich unterstützt und gefährliche Spannungsdifferenzen werden vermieden.
Lesen Sie auch unseren Beitrag über „Welche Rolle spielt die Erdung im Blitzschutz?“
Häufige Fehler & wie Sie sie vermeiden
- Unzureichende Erdfühligkeit bei Nutzung eines Fundamenterders – oft wegen Dämmung oder „weißer Wanne“.
- Fehlende Dokumentation – Pläne, Fotos und Messwerte fehlen.
- Falsch dimensionierter Erder oder nicht korrosionsgeschütztes Material.
- Unzureichender Anschluss an das Blitzschutzsystem – die Erdungsanlage muss integriert sein.
- Nachrüstung ohne qualifizierte Elektro‑/Blitzschutzfachkraft – laut Norm gefordert.
Fazit
Die Norm DIN 18014 liefert einen klaren und umfassenden Leitfaden für Erdungsanlagen in Gebäuden – von Planung über Ausführung bis zur Dokumentation. Wer diese Vorgaben beachtet, baut sicher, normkonform und zukunftsorientiert. Wenn Sie eine fachgerechte Erdungsanlage benötigen, stehen wir Ihnen gern mit Rat und Tat zur Seite.
