Ein Blitzableiter gehört zu den wichtigsten Schutzeinrichtungen, die ein Gebäude haben kann. Wer sich fragt, wie ein solches System überhaupt aufgebaut ist, welche Arten es gibt und warum eine vollständige Blitzschutzanlage aus mehreren aufeinander abgestimmten Komponenten besteht, findet in diesem Beitrag alle wesentlichen Antworten.
Blitzeinschläge entladen innerhalb von Millisekunden enorme Energiemengen. Ohne eine fachgerecht installierte Schutzanlage kann ein einziger Einschlag Feuer, strukturelle Schäden und den Totalausfall elektrischer Systeme verursachen. Das gilt für Privathäuser ebenso wie für gewerbliche Liegenschaften.
Was ist ein Blitzableiter und wie funktioniert er?
Der Begriff „Blitzableiter“ ist im Volksmund fest verankert, bezeichnet aber im technischen Sinne nur einen Teil eines vollständigen Systems. Korrekt spricht man von einer Blitzschutzanlage, die aus drei funktional getrennten Teilsystemen besteht: der Fangeinrichtung, der Ableitungsanlage und der Erdungsanlage.
Das Grundprinzip ist dabei einfach: Ein Blitz sucht stets den Weg des geringsten Widerstands zur Erde. Eine Blitzschutzanlage stellt diesem unkontrollierten Entladungsvorgang einen definierten, sicheren Leitweg zur Verfügung. Die Energie wird so abgeführt, dass Gebäude, Bewohner und Einrichtung keinen Schaden nehmen.
Ohne diesen kontrollierten Ableitungsweg kann sich der Blitzstrom unkontrolliert durch das Mauerwerk, metallische Installationen oder sogar durch Holzbauteile entladen — mit teils verheerenden Folgen.
Die drei Komponenten einer vollständigen Blitzschutzanlage
Eine normgerechte Blitzschutzanlage nach DIN VDE 0185-305 gliedert sich in drei Hauptbereiche. Jeder dieser Bereiche übernimmt eine spezifische Aufgabe im Gesamtschutzkonzept.
1. Fangeinrichtung – Der erste Kontaktpunkt
Die Fangeinrichtung bildet den obersten Teil des Systems und ist dafür zuständig, den Blitz gezielt aufzufangen, bevor er unkontrolliert in das Gebäude einschlägt. Sie wird auf den höchsten Punkten des Gebäudes installiert: auf dem Dach, auf Schornsteinen, Antennenmasten oder anderen exponierten Strukturen.
Es gibt verschiedene Bauformen der Fangeinrichtung:

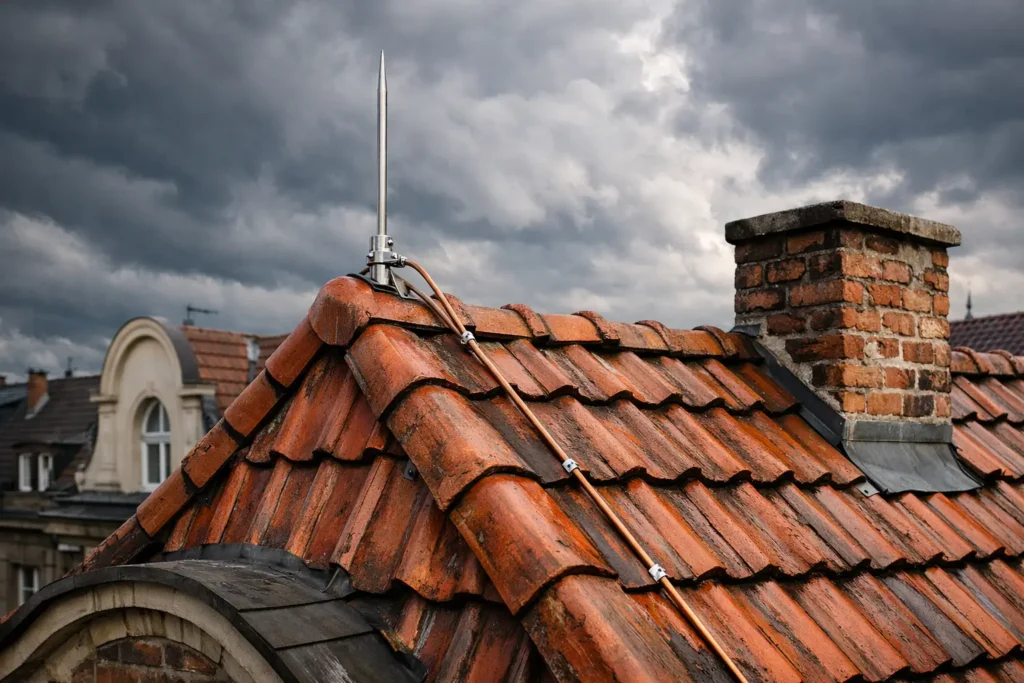

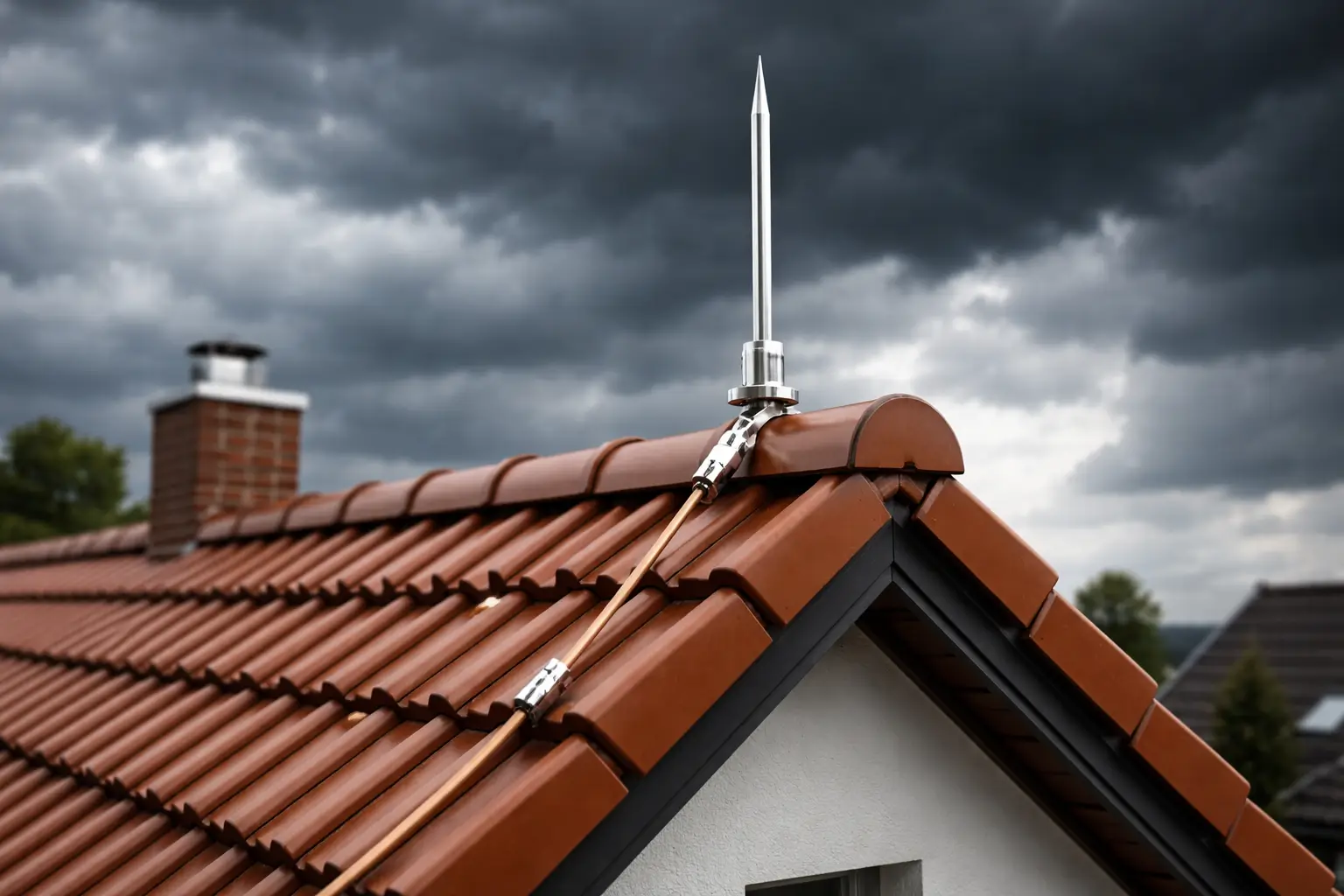

- Fangstangen: Vertikale Metallstäbe, die gezielt an gefährdeten Punkten wie Dachfirst, Schornstein oder Gauben angebracht werden.
- Fangdrähte: Horizontal gespannte Leiter, die größere Dachflächen abdecken und besonders bei Flachdächern eingesetzt werden.
- Fangmasche: Ein engmaschiges Netz aus Leitern, das die gesamte Dachfläche überspannt und als zuverlässigste Methode für komplexe Dachgeometrien gilt.
Welche Bauform zum Einsatz kommt, hängt von der Gebäudegeometrie, der Schutzklasse und den örtlichen Gegebenheiten ab. Bei einem typischen Blitzableiter Haus-System wird die Fangeinrichtung individuell nach den Dachabmessungen und der Gebäudehöhe dimensioniert.
Das eingesetzte Material muss langlebig und korrosionsbeständig sein. Üblich sind verzinkter Stahl, Kupfer oder Aluminium in definierten Mindestquerschnitten gemäß Norm.
2. Ableitungsanlage – Der kontrollierte Leitungsweg

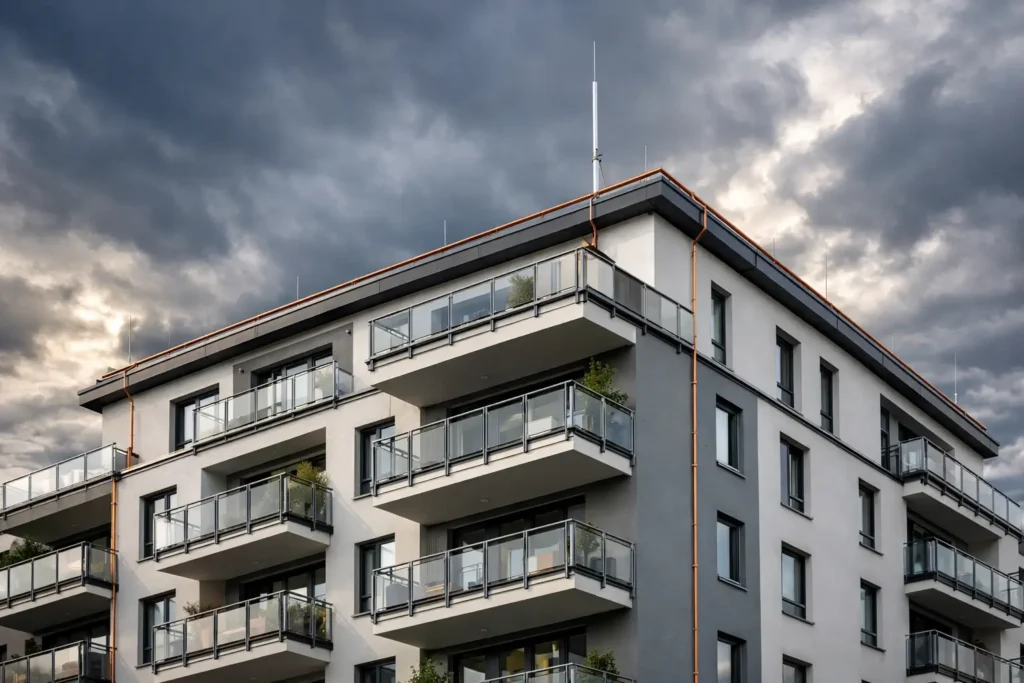

Die Ableitungsanlage verbindet die Fangeinrichtung mit der Erdungsanlage. Sie führt den Blitzstrom sicher an der Gebäudeaußenseite entlang zur Erde ab — ohne dass dabei gefährliche Überschläge auf angrenzende metallische Teile, Leitungen oder Personen entstehen.
Die Ableitungsleiter werden an der Außenwand des Gebäudes befestigt und verlaufen in möglichst geradlinigen, senkrechten Bahnen ohne scharfe Biegungen oder Schleifen. Abrupte Richtungsänderungen erhöhen die Impedanz des Leitwegs und müssen daher vermieden werden.
Die Anzahl der Ableitungen richtet sich nach dem Gebäudeumfang und der gewählten Schutzklasse. Bei einem einfachen Einfamilienhaus mit rechteckigem Grundriss sind in der Regel zwei Ableitungen an gegenüberliegenden Gebäudeecken normgerecht. Bei größeren oder komplexeren Gebäuden werden entsprechend mehr Ableitungspfade vorgesehen.
Für den äußeren Blitzschutz ist es entscheidend, dass sowohl Fangeinrichtung als auch Ableitungsanlage als aufeinander abgestimmtes System geplant und ausgeführt werden.
3. Erdungsanlage – Die sichere Energieabfuhr in den Boden
Die Erdungsanlage ist das fundament des gesamten Systems. Sie nimmt den Blitzstrom aus der Ableitungsanlage auf und verteilt ihn sicher im Erdreich, wo er sich schadlos auflöst. Ohne eine fachgerecht dimensionierte Erdungsanlage ist der Schutz des Gebäudes nicht vollständig.
Man unterscheidet grundsätzlich zwischen zwei Typen:
- Fundamenterder: Ein im Beton des Fundaments eingebetteter Ringerder, der bei Neubauten der bevorzugte Standard nach DIN 18014 ist. Er bietet niedrige Erdungswiderstände und ist dauerhaft wartungsarm.
- Tiefenerder und Ringerder: Bei Bestandsgebäuden oder ungünstigen Bodenverhältnissen werden Tiefenerder (vertikale Stabelektroden) oder nachträglich verlegte Ringerder eingesetzt.
Die Qualität der Erdungsanlage wirkt sich direkt auf die Schutzwirkung des Gesamtsystems aus. Erdungsanlagen nach DIN 18014 stellen sicher, dass die Erde den Strom zuverlässig aufnimmt, ohne dass gefährliche Schrittspannungen entstehen, die Menschen in der Nähe des Gebäudes gefährden könnten.
Mehr zur Zusammenarbeit von Erdungsanlage und Blitzschutzsystem erfahren Sie im Beitrag Erdungsanlagen und Blitzschutz – wie sie zusammenarbeiten.
Äußerer und innerer Blitzschutz: Zwei Seiten eines vollständigen Schutzsystems
Fangeinrichtung, Ableitungsanlage und Erdungsanlage bilden zusammen den sogenannten äußeren Blitzschutz. Dieser schützt das Gebäude vor den direkten physischen Auswirkungen eines Blitzeinschlags: Feuer, strukturelle Beschädigungen und Personengefährdung.
Allerdings reicht der äußere Blitzschutz allein nicht aus, um alle Risiken zu eliminieren. Ein Blitzeinschlag erzeugt elektromagnetische Impulse und induziert in Leitungen und Installationen Überspannungen — auch wenn er nicht direkt ins Gebäude einschlägt, sondern in der Nähe trifft.
Hier greift der innere Blitzschutz: Überspannungsschutzgeräte, Potentialausgleich und Schirmungsmaßnahmen sorgen dafür, dass elektrische Anlagen, Kommunikationstechnik und empfindliche Elektronik unbeschadet bleiben. Erst die Kombination beider Schutzbereiche ergibt eine vollständige und normgerechte Blitzschutzanlage.
Eine detaillierte Gegenüberstellung beider Systeme bietet der Beitrag Innerer vs. äußerer Blitzschutz: Der komplette Ratgeber.
Schutzklassen und Normen: Was gilt für welches Gebäude?
Nicht jedes Gebäude benötigt die gleiche Schutzintensität. Die DIN VDE 0185-305, die europäische Norm für Blitzschutzsysteme, definiert vier Schutzklassen (LPS I bis LPS IV), die sich nach dem Schutzwinkel, der Maschenweite und dem Abstand der Ableitungen unterscheiden.
Die Einstufung richtet sich nach mehreren Faktoren:
- Art und Nutzung des Gebäudes (Wohngebäude, Industrieanlage, explosionsgefährdeter Bereich)
- Personen- und Sachwerte im Inneren
- Geografische Lage und Blitzdichte in der Region
- Bauweise und verwendete Materialien
Für ein typisches Einfamilienhaus genügt in der Regel Schutzklasse III oder IV. Krankenhäuser, Schulen oder Industriebetriebe mit gefährlichen Stoffen werden hingegen nach Schutzklasse I oder II ausgeführt.
Ob und wann ein Blitzableiter für ein Wohngebäude gesetzlich vorgeschrieben ist, hängt von den jeweiligen Landesbauordnungen ab und ist je nach Bundesland unterschiedlich geregelt. Der Beitrag Blitzschutz-Pflicht 2025: Wann ist ein Blitzableiter vorgeschrieben? gibt hierzu einen aktuellen Überblick.
Blitzableiter am Haus: Worauf kommt es bei der Planung an?
Ein Blitzableiter Haus-System ist mehr als das bloße Anbringen einer Metallstange auf dem Dach. Eine fachgerechte Planung berücksichtigt die gesamte Geometrie des Gebäudes, die vorhandene elektrische Installation, metallische Durchdringungen und die Bodenbeschaffenheit am Standort.
Zu den wichtigsten Planungsaspekten gehören:
- Trennungsabstand: Zwischen den Teilen des äußeren Blitzschutzsystems und metallischen Installationen im Gebäudeinneren muss ein ausreichender Trennungsabstand eingehalten werden, um gefährliche Überschläge zu vermeiden.
- Potentialausgleich: Alle metallischen Teile und Installationen müssen in das Potentialausgleichssystem einbezogen werden, um Spannungsdifferenzen zu vermeiden.
- Materialkompatibilität: Kontaktkorrosion zwischen unterschiedlichen Metallen kann Verbindungen im Laufe der Zeit zerstören. Fachbetriebe achten auf normgerechte Materialkombinationen.
- Prüfbarkeit: Alle Verbindungen und Messstellen müssen zugänglich und prüfbar sein, da eine Blitzschutzanlage in regelmäßigen Abständen geprüft werden muss.
Die Dokumentation und regelmäßige Inspektion der Anlage sind ebenso Teil eines vollständigen Schutzkonzepts wie die Erstinstallation selbst. Weiterführende Informationen zu den physikalischen Grundlagen finden Sie in einschlägigen Fachquellen — die technische Umsetzung obliegt jedoch stets qualifizierten Fachbetrieben.
Materialkunde: Welche Werkstoffe werden für Blitzableiter verwendet?
Die Wahl des richtigen Materials beeinflusst Lebensdauer, Leitfähigkeit und Wartungsaufwand einer Blitzschutzanlage erheblich. Die Norm definiert Mindestquerschnitte und zulässige Materialien für jede Komponente.
In der Praxis werden vor allem folgende Werkstoffe eingesetzt:
- Kupfer: Hervorragende elektrische Leitfähigkeit und hohe Korrosionsbeständigkeit. Kupfer ist besonders langlebig und wird häufig bei hochwertigen Installationen sowie in aggressiven Umgebungen eingesetzt.
- Verzinkter Stahl: Wirtschaftliche Standardlösung, gut geeignet für die meisten Anwendungsfälle. Im Erdbereich wird feuerverzinkter Stahl eingesetzt, da er den korrosiven Bedingungen im Boden besser standhält.
- Aluminium: Leicht und korrosionsbeständig an Luft, jedoch nicht für den Einbau im Erdreich oder in Beton geeignet. Aluminium wird daher ausschließlich oberirdisch verwendet.
- Nichtrostender Stahl (V4A): Besonders widerstandsfähig, wird in aggressiven Umgebungen wie Meeresnähe oder bei Kontakt mit agressiven Baustoffen eingesetzt.
Verbindungen zwischen unterschiedlichen Metallen — etwa Kupfer und Aluminium — sind grundsätzlich zu vermeiden oder durch geeignete Trennmittel zu sichern, da es andernfalls zur Kontaktkorrosion kommt, die Verbindungen im Laufe der Jahre zerstört.
Häufige Fragen zum Blitzableiter
Erhöht ein Blitzableiter die Wahrscheinlichkeit eines Einschlags?
Nein. Ein Blitzableiter erhöht nicht die Wahrscheinlichkeit, dass ein Blitz das Gebäude trifft. Er sorgt lediglich dafür, dass ein Einschlag — sollte er erfolgen — sicher und kontrolliert abgeleitet wird. Gebäude ohne Blitzschutz sind im Falle eines Einschlags weitaus stärker gefährdet.
Muss ein Blitzableiter regelmäßig gewartet werden?
Ja. Die DIN VDE 0185-305 schreibt Prüfintervalle vor, die je nach Schutzklasse und Gebäudenutzung variieren. Typische Prüfintervalle liegen bei zwei bis vier Jahren. Bei der Prüfung werden alle Verbindungen, Korrosionserscheinungen und der Erdungswiderstand kontrolliert und dokumentiert.
Schützt der Blitzableiter auch vor Überspannungen durch Blitze in der Nähe?
Der äußere Blitzableiter schützt primär vor dem direkten Einschlag. Überspannungen, die durch nahe Einschläge in Stromleitungen oder die Umgebung entstehen, werden durch den inneren Blitzschutz — also Überspannungsschutzgeräte und Potentialausgleich — abgewendet. Nur beide Systeme gemeinsam bieten vollständigen Schutz.
Fazit: Blitzableiter als unverzichtbarer Bestandteil der Gebäudesicherheit
Ein Blitzableiter ist weit mehr als ein einzelnes Metallteil auf dem Dach. Er ist Teil eines durchdachten, dreigliedrigen Schutzsystems aus Fangeinrichtung, Ableitungsanlage und Erdungsanlage, das nach klaren normativen Vorgaben geplant, installiert und regelmäßig geprüft werden muss.
Für Hauseigentümer, die ihr Gebäude zuverlässig schützen möchten, ist eine fachgerechte Blitzschutzanlage die einzig wirksame Lösung. Selbst in Regionen mit mittlerer Blitzdichte kann ein einzelner Einschlag zu erheblichen Schäden führen — und das Risiko steigt mit der Wohnlage, der Gebäudehöhe und der installierten Technik im Inneren.
Weiterführende technische Grundlagen zum äußeren Blitzschutzsystem finden Sie in einschlägigen Fachquellen. Normative Details werden auf den Seiten des VDE veröffentlicht.
